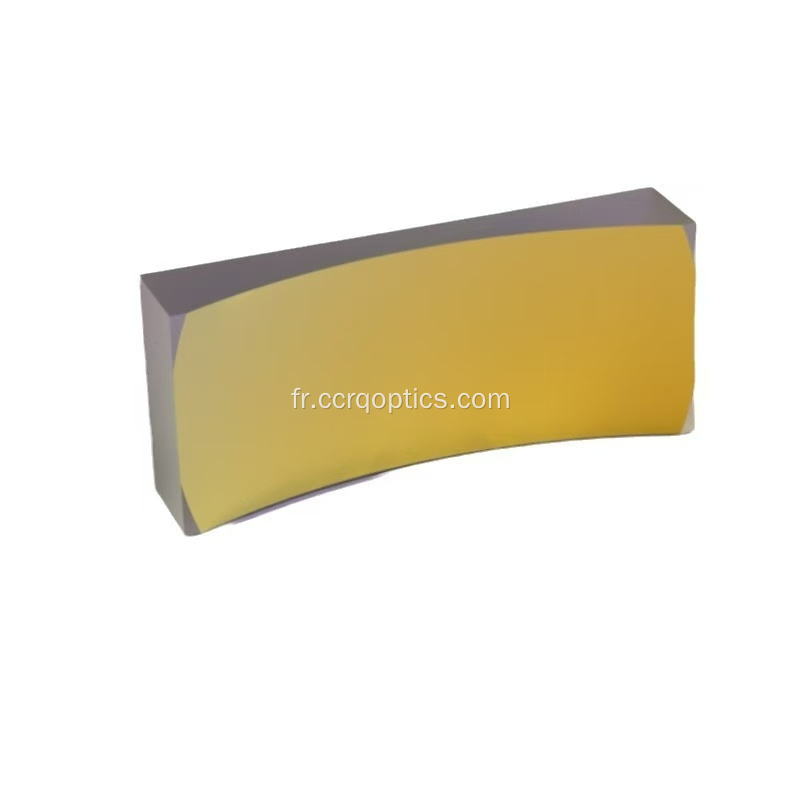

Miroir concave plano réfléchissant sphérique en verre optique K9

Miroir concave plano réfléchissant sphérique en verre optique K9

Name: miroir concave en verre avec aluminium
Uploaded: 2026-04-07T08:03:57+08:00
Description: Le miroir plan concave réfléchissant sphérique est un composant très courant et important dans les systèmes

$18-88 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,shanghai,guangzhou

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: MCM-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une boîte à bulles pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

miroir concave en verre avec aluminium



Description du produit

Le miroir plan concave réfléchissant sphérique est un composant très courant et important dans les systèmes optiques.

C'est un miroir concave sphérique, sa surface réfléchissante fait partie d'une sphère, et cette sphère est concave vers l'intérieur, l'autre côté est plan (plano), surface concave avec revêtement réfléchissant (généralement un film d'aluminium, d'argent, d'or ou diélectrique, utilisé pour réfléchir et focaliser/diffuser la lumière, la surface plano ne participe pas aux fonctions optiques, mais est principalement utilisée pour l'installation et la fixation. Le paramètre optique est la distance focale négative, le faisceau divergent.

Principales fonctionnalités

La distance focale est une valeur négative, sa distance focale est égale à la moitié du rayon de courbure R, soit f=-R/2, le signe négatif indique qu'il s'agit d'une lentille divergente

Rayon de courbure : le rayon de la face sphérique où se trouve la surface concave, qui est le paramètre principal déterminant la distance focale, les spécifications incluent généralement ROC=-100 mm, -200 mm, -500 mm.

Type de revêtement réfléchissant

Film protecteur en aluminium : le plus souvent, bonne réflexion R90% dans le visible et le proche infrarouge

Film protecteur d'argent : haute réflectivité dans la lumière visible jusqu'à l'infrarouge lointain R97 %, oxydation et décoloration faciles

Film diélectrique : pour des longueurs d'onde laser spécifiques, R>99 %, hautement absorbant, utilisé dans les systèmes laser

Film d'or : principalement utilisé dans le spectre infrarouge

Précision de Surface : λ/4

Principalement fonction et application

Sa fonction principale est de contrôler la divergence, l'expansion et la focalisation du faisceau primaire.

*L'expansion du faisceau laser est son application la plus classique. Lorsqu'elle est combinée avec une lentille plan-convexe ou un réflecteur plan-convexe, elle forme un système d'expansion de faisceau kepler ou galiléen.

Un miroir plan-concave, agissant comme une lentille négative équivalente, est utilisé pour augmenter le diamètre du faisceau laser et réduire l'angle de divergence.

*Alignement du système optique

Placez une source de lumière ponctuelle (telle que la lumière sortant d'une fibre optique) au foyer du miroir concave. Après réflexion, elle peut produire un faisceau collimaté (parallèle).

corriger la couverture du faisceau, en transformant la lumière légèrement couvrante en un faisceau collimaté

Génération d'objets virtuels/images virtuelles : Dans les chemins optiques complexes, cette technique est utilisée pour créer des positions virtuelles d'objets ou d'images, facilitant le traitement ultérieur par des composants optiques

Contrairement à l'expansion du faisceau, réduisez un faisceau collimaté de grand diamètre en un faisceau collimaté de petit diamètre (mais sachez que l'augmentation de la densité d'énergie peut provoquer des dommages)

correction d'aberration d'ordre faible, dans certains systèmes simples, elle peut être utilisée pour compenser une petite quantité d'aberration sphérique introduite par d'autres objectifs

Notre société spécialisée dans le traitement, la production et la vente de composants optiques de précision, nous nous spécialisons dans les composants optiques, notamment les fenêtres saphir, les lentilles sphériques, les fenêtres optiques à miroirs optiques, les prismes optiques, les filtres et les lasers.

Nous disposons d'une équipe d'ingénieurs optiques qualifiés, experts dans le traitement des composants optiques depuis plus de 10 ans et disposons d'une ligne de production complète de découpe, fraisage, meulage, polissage, revêtement, peinture en aérosol et assemblage.

La qualité supérieure des produits et notre meilleur service nous permettent de coopérer avec de plus en plus de clients au pays et à l'étranger.

Nos catégories de produits sont répertoriées comme suit.

1. Optique laser, telle que lentille de mise au point laser, miroir laser applicable aux machines de découpe et de gravure laser, etc.

2. Optique infrarouge, telle que fenêtre saphir, fenêtre CaF2, fenêtre BaF2, fenêtre MgF2, fenêtre ZnS, fenêtre Znse, fenêtre silicium, IRG205, IRG206, IRG207 ect

3. Composants en verre optique, tels que la lentille sphérique, les lentilles achromatiques doublet, la lentille sphérique, la lentille collimatrice, le prisme cubique d'angle, la lentille optique, le prisme à angle droit, le prisme ATR, etc.

4. Miroirs optiques, miroir diélectrique, miroir sphérique concave ou convexe, revêtement de miroirs paraboliques hors axe comprenant l'argent, l'or, l'aluminium, le tonnelier, le nickel, etc.

En outre, nous nous sommes également spécialisés dans la fabrication de prismes de grande taille, tels que le prisme périscope, le séparateur de faisceau (cube, plaque).

Nous disposons de machines de revêtement avancées et d'équipements associés tels que des appareils de nettoyage à ultrasons. notre équipe technique est capable d'effectuer différents types de processus de revêtement pour répondre à différentes demandes, notamment le revêtement AR, le revêtement HR, le revêtement passe longue, le revêtement passe courte, le revêtement passe-bande, le revêtement anti-laser, le revêtement imperméable, le revêtement métallique et le revêtement conducteur.

Afin de garantir la plus haute qualité des composants optiques, notre société est équipée d'équipements de test avancés tels que le profilomètre optique tridimensionnel ZYGO, l'interféromètre laser, le spectrophotomètre UV-3600 et les machines de mesure vidéo.

Le but de notre société est le principe basé sur l'honnêteté, l'attention portée à la qualité, la poursuite de l'excellence, la valeur partagée, nous sommes prêts à devenir vos meilleurs fournisseurs de composants optiques en Chine.
