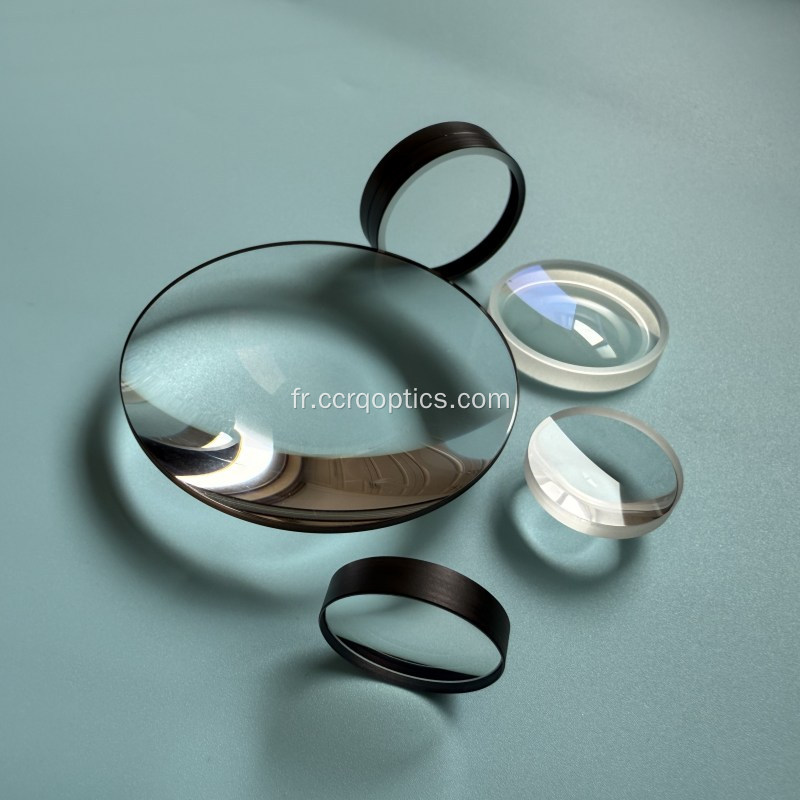

Lentille sphérique en verre optique saphir, lentille plan convexe

Lentille sphérique en verre optique saphir, lentille plan convexe

Name: lentille plan convexe et lentille achromatique
Uploaded: 2026-04-07T08:01:45+08:00
Description: La lentille plan convexe (lentille convexe plate) est le type de lentille optique le plus basique. Un côté plat

$15-50 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,guangzhou,shenzhen

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: PCL-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une boîte à bulles pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

lentille plan convexe et lentille achromatique



Description du produit

La lentille plan convexe (lentille convexe plate) est le type de lentille optique le plus basique. Un côté plat (plano) et l'autre côté est sphérique convexe (convexe). Sa fonction principale est de faire converger la lumière (distance focale positive), et il est principalement utilisé pour focaliser des faisceaux lumineux infiniment éloignés ou parallèles.

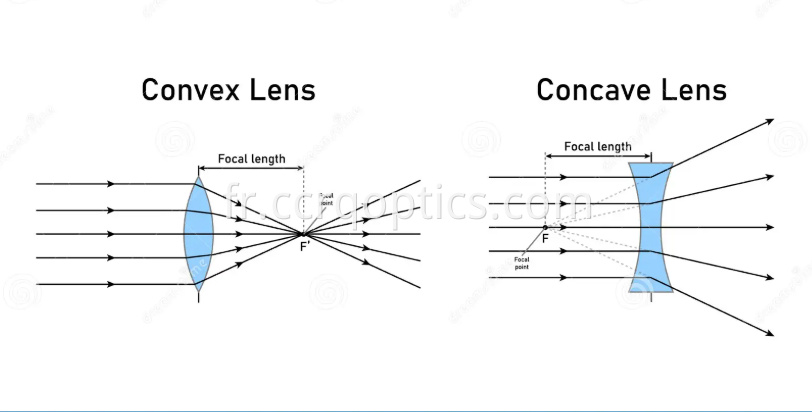

La lentille convergente est le composant de lentille sphérique le plus couramment utilisé dans les systèmes optiques, c'est une lentille positive utilisée pour faire converger la lumière parallèle incidente vers le point focal. la lentille plan convexe (une lentille convexe plate) est la lentille convergente la plus typique.

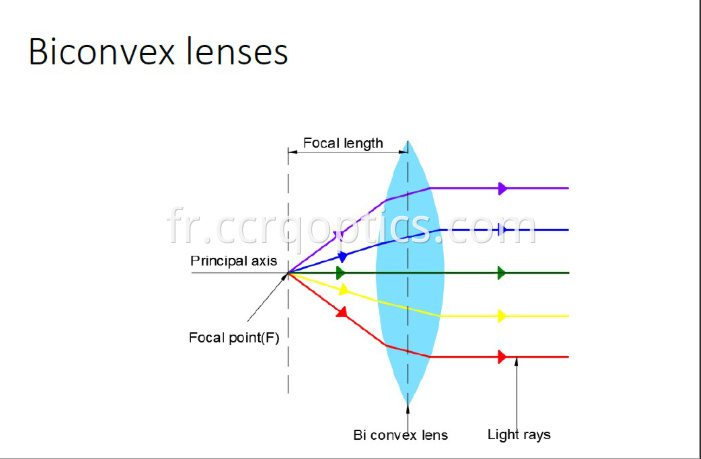

CCRQ propose également des lentilles double convexe et des lentilles ménisques avec ou sans revêtement AR.

Principales caractéristiques

Principe du chemin optique : lorsque la surface convexe de la source lumineuse est minimisée, ce qui la rend adaptée aux applications telles que la collimation, la focalisation ou l'expansion du faisceau.

La distance focale détermine la capacité de mise au point, allant généralement de quelques millimètres à quelques mètres.

Matériau : lumière communément visible (K9), quartz fondu (UV), Znse, silicium (IR)

Scénarios d'utilisation

Système de mise au point : tête de traitement laser, couplage fibre, lentille de projection

Système d'imagerie : comme groupe avant de lentilles pour loupe ou système d'imagerie de faible précision

Expansion du faisceau et collimation : combinée à une lentille plan-concave pour obtenir un expanseur de faisceau Kepler-Lippershey.

Les lentilles Plano Convex présentent des avantages et des limites de service

Advantages	Limitation
Simple structure and low cost	there is spherical aberration (Edge blurring)
Easy to install( flat side surface mounting)	No suitable for wide-field imaging
Suitable for monochromatic light applications	the double convex lens has better symmetry

Caractéristiques

Substrate	K9, fused silica, CaF2, Znse, Silicon optical glss
Size	5-400mm
Thickness	2-20mm as request
Focal Length tolerance	+/-1%
Centration	<3'
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	Protective bevel
Coating	AR,BBAR or uncoated
