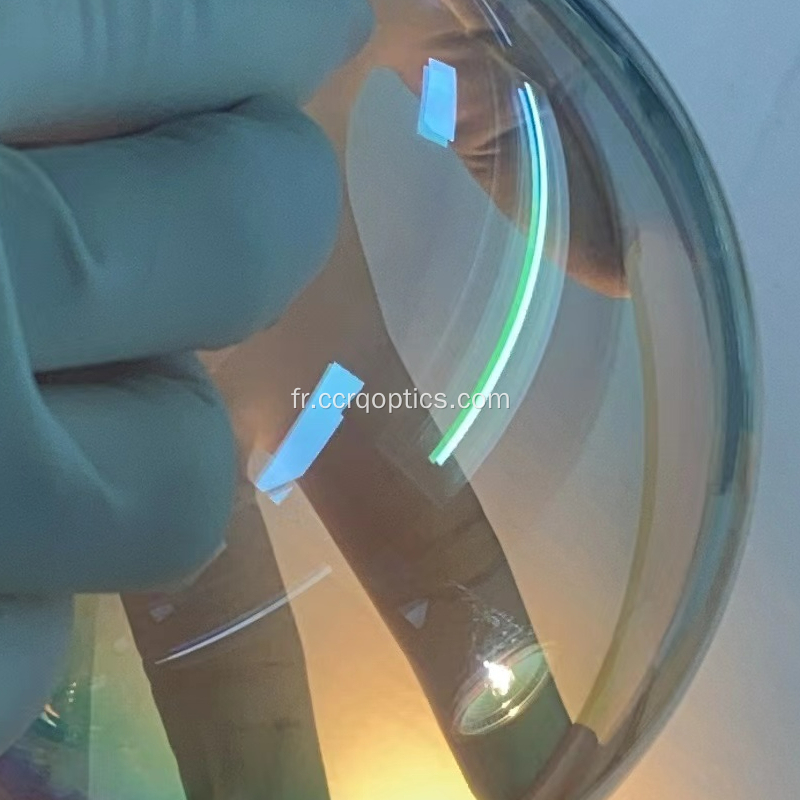

Fenêtre en sulfure de zinc (ZnS) pour vitres infrarouges

Les lunettes ZnS ont une fenêtre optique infrarouge à haute transmission dans les zones MWIR (3-5 um) et LWIR (8-12 um). Transmission supérieure à 70 % sans revêtement. Il n'y a pas de transmission dans la lumière visible (400-700 nm), mais il y a encore une légère transmission (20 %-40 %) dans 700-2000 nm, il faut ajouter un revêtement AR pour réduire la perte de surface.

Les fenêtres en verre de sulfure de zinc jouent un rôle très important dans les systèmes d'imagerie thermique, peuvent capturer efficacement le rayonnement infrarouge pour détecter les différences de température, elles sont également utilisées dans les instruments spectroscopiques, elles peuvent analyser avec précision les spectres infrarouges pour identifier les compositions chimiques ou les propriétés des matériaux. De plus, dans les équipements de surveillance environnementale, la plaque de fenêtre ZnS, en raison de sa stabilité à la clarté optique, aide à transmettre des signaux infrarouges, à mesurer les polluants atmosphériques ou les phénomènes naturels.

Il existe quatre matériaux cristallins courants adaptés à la zone infrarouge, à savoir le Znse, le Zinc, le Silicium et le Caf2, comparons-les pour l'image thermique.

La fenêtre Znse a une transmission très élevée à 8-14um, image supérieure. En raison des rayures faciles, elle est donc la plus utilisée dans l'équipement, pas pour la fenêtre de protection extérieure.

La fenêtre ZnS a une dureté élevée avec Mohs 7+, résistante à l'alcool et à l'usure, plus utilisée sur l'imageur thermique portable comme fenêtre de protection.

Fenêtre Caf2 pas bonne en résistance mécanique, facile à humidité, plus utilisée pour FTIR

Fenêtre en silicone plus utilisée dans le laser CO2 industriel 10,6 um, dans les systèmes d'image thermique uniquement comme fenêtre de caméra visible

Fenêtre Sapphrie célèbre pour sa dureté et ses propriétés isolantes utilisée pour les fenêtres IR et non pour l'imagerie thermique médicale
