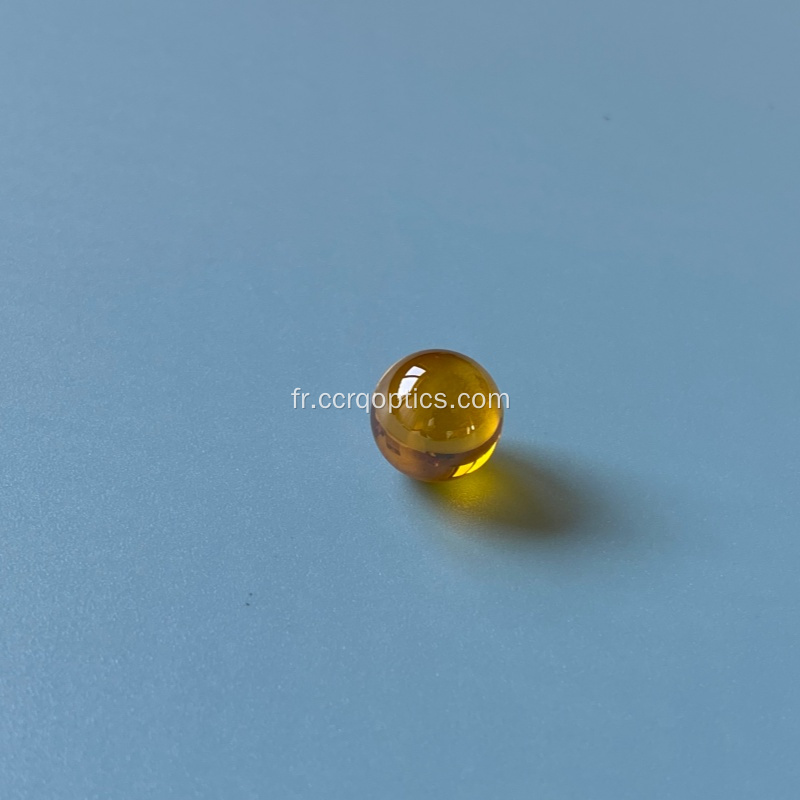

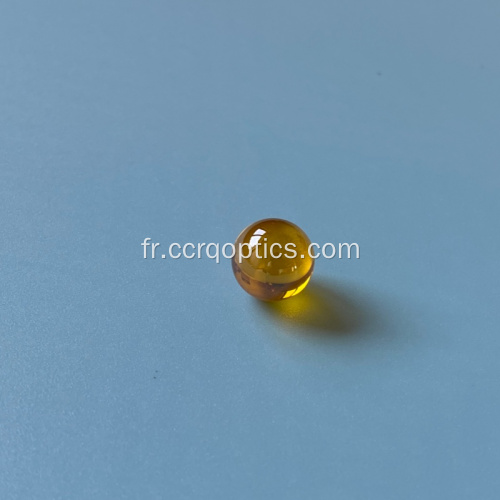

Lentilles sphériques Znse IR

La lentille sphérique Znse (séléniure de zinc) est une lentille laser infrarouge moyenne à longue telle que le CO2, le matériau standard pour le laser 10,6 um, la plage de transmission de la lentille Znse est de 0,5 à 15 um, souvent utilisée pour le couplage de sortie dans les lasers CO2 ou pour façonner le faisceau laser interne.

La lentille sphérique en chalcogénure convient à une longueur d'onde de 3 à 12 um, convient au système laser à fibre de 1064 nm, elle a une absorption extrêmement élevée dans la région proche infrarouge et un seuil de dommage induit par le laser très faible.

Scénarios d'application principalement appropriés du verre sulfure (3-12um)

Ses principales sources de lumière sont l'imagerie thermique et les lasers infrarouge moyen tels que le laser CO2, dont les longueurs d'onde ne sont pas transparentes pour le verre ordinaire.

Avantages : il a une transmission extrêmement élevée dans les fenêtres atmosphériques 3-5um et 8-12um, et possède un indice de réfraction élevé permettant un couplage à grande ouverture numérique.

Application des lentilles sphériques : pour la mise au point devant les détecteurs d'imageurs thermiques et pour le couplage d'extrémité de fibres optiques infrarouge moyen

Dans le système de couplage de fibre 1064 nm, la lentille sphérique ou la lentille demi-boule est principalement utilisée dans les chemins micro-optiques avec un espace limité tels que la fibre vers l'espace libre, le LD vers la fibre, par rapport aux groupes de lentilles traditionnels, la lentille plan-convexe, la lentille plan-conave ou la lentille achromatique, elle a une taille plus petite et un coût inférieur, mais elle a une aberration sphérique plus grande et est généralement utilisée dans des scénarios où une efficacité extrêmement élevée n'est pas requise.

Plus l'indice de réfraction est élevé, plus la distance focale est courte, plus la capacité de mise au point est forte, mais plus l'aberration sphérique sera évidente, s'il ne s'agit que d'un couplage expérimental, une lentille sphérique K9 de 1,5 à 3 mm de diamètre est l'option la plus efficace.

En lumière verte de 532 nm : la lentille sphérique en saphir a une transmission élevée, la lentille sphérique en rubis évite de choisir, car elle génère une forte absorption de chaleur et des dommages.

Dans la lumière infrarouge de 1064 nm : le saphir et le rubis ont tous deux une bonne transmission, si besoin d'une température élevée > 500 ℃, le saphir est le meilleur choix, si seulement une bonne visibilité pour le réglage (la couleur rouge est pratique pour observer le chemin optique) est nécessaire, le rubis peut également être utilisé, mais son rapport qualité-prix n'est pas aussi bon que le saphir.

En un mot, pas extrêmement environnemental, le verre optique K9 est une option plus rentable.

Dans le système double bande, la lentille sphérique en saphir ne peut transmettre que dans ces deux longueurs d'onde.

CCRQ propose différentes tailles de lentilles sphériques d'un diamètre de 0,5 à 50 mm, des matériaux comprenant du k9, de la silice fondue, du saphir, du silicium, du café2, du znse, etc., bienvenue à tester nos lentilles.
