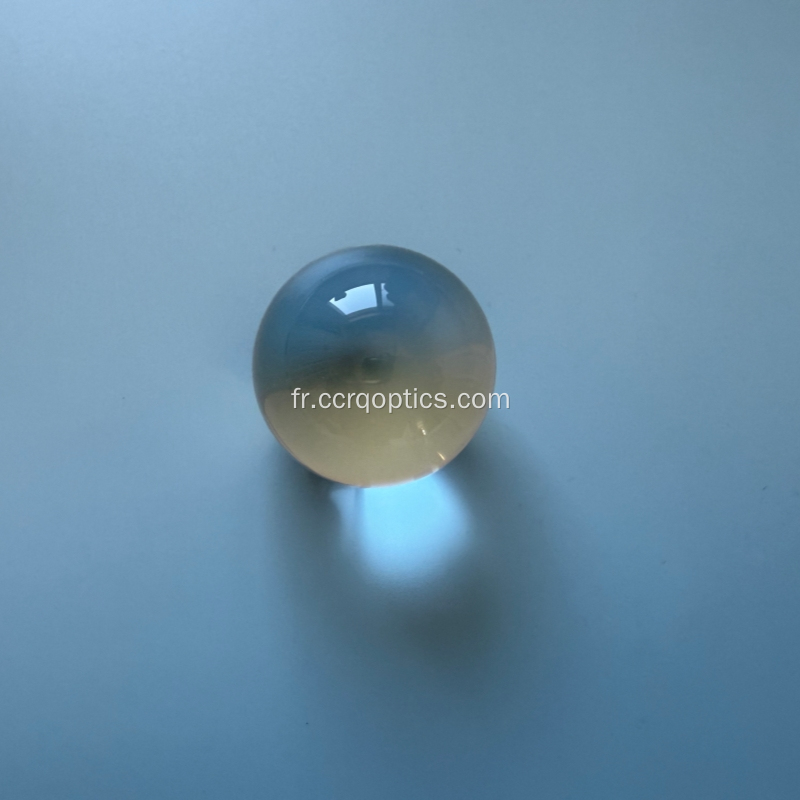

Lentille laser à fibre de lentille de boule de verre optique K9

Dans le système de couplage de fibre 1064 nm, la lentille sphérique ou la lentille demi-boule est principalement utilisée dans les chemins micro-optiques avec un espace limité tels que la fibre vers l'espace libre, le LD vers la fibre, par rapport aux groupes de lentilles traditionnels, la lentille plan-convexe, la lentille plan-conave ou la lentille achromatique, elle a une taille plus petite et un coût inférieur, mais elle a une aberration sphérique plus grande et est généralement utilisée dans des scénarios où une efficacité extrêmement élevée n'est pas requise.

Plus l'indice de réfraction est élevé, plus la distance focale est courte, plus la capacité de mise au point est forte, mais plus l'aberration sphérique sera évidente, s'il ne s'agit que d'un couplage expérimental, une lentille sphérique K9 de 1,5 à 3 mm de diamètre est l'option la plus efficace.

En lumière verte de 532 nm : la lentille sphérique en saphir a une transmission élevée, la lentille sphérique en rubis évite de choisir, car elle génère une forte absorption de chaleur et des dommages.

Dans la lumière infrarouge de 1064 nm : le saphir et le rubis ont tous deux une bonne transmission, si besoin d'une température élevée > 500 ℃, le saphir est le meilleur choix, si seulement une bonne visibilité pour le réglage (la couleur rouge est pratique pour observer le chemin optique) est nécessaire, le rubis peut également être utilisé, mais son rapport qualité-prix n'est pas aussi bon que le saphir.

En un mot, pas extrêmement environnemental, le verre optique K9 est une option plus rentable.

Dans le système double bande, la lentille sphérique en saphir ne peut transmettre que dans ces deux longueurs d'onde.

CCRQ a différentes tailles de lentilles sphériques en stock, gamme de tailles de 0,5 à 50 mm avec k9, silice fondue (JGS1, JGS2, JGS3), saphir, CaF2, silicium, Znse, verre de chalcogénure et verre optique CDGM.
