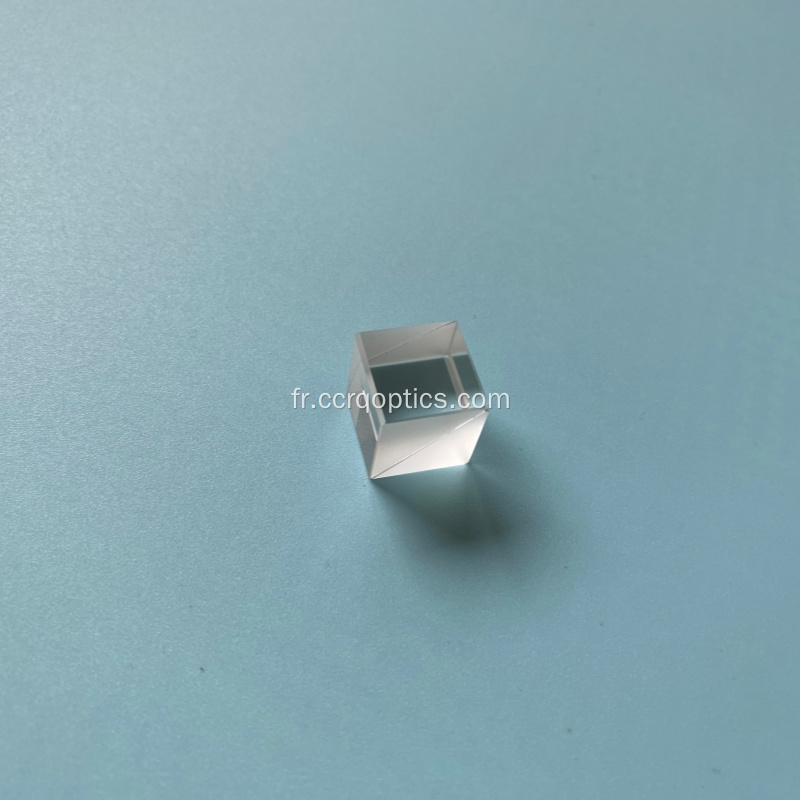

Prisme cubique séparateur de faisceau de polarisation PBS

Les prismes optiques polarisants sont généralement composés de deux cristaux ou plus dotés de propriétés optiques spécifiques, qui permettent une réfraction ou une réflexion différente de la lumière en fonction de sa direction de polarisation.

Cube PBS composé de la liaison de deux prismes à angle droit de 45 degrés, de surfaces inclinées recouvertes d'un film de séparation de faisceau polarisant et de surfaces à angle droit pour un revêtement AR afin de réduire la perte de réflexion. son principe de fonctionnement est basé sur la séparation des états de polarisation de la lumière polarisée linéairement, la lumière incidente la lumière polarisée S (polarisée perpendiculairement) a été réfléchie, tandis que la lumière polarisée P (polarisée parallèlement est la transmission pour obtenir une division du faisceau dans une direction de 90 degrés

Le séparateur de faisceau de polarisation pbs choisit principalement le verre optique H-K9L, ZF, etc. avec substrat, tolérance dimensionnelle +/-0,1 mm, Tp>90 % avec haut débit ou Tp>95 ​​% à une seule longueur d'onde. Rs>99,5 %, selon le scénario d'application, les séparateurs de faisceaux de polarisation et le miroir à revêtement séparateur de faisceau sont disponibles dans diverses spécifications concernant la plage de longueurs d'onde, la capacité de traitement de puissance et le taux d'extinction.

Spécifications clés comme suit :

Longueur d'onde de travail couvrant largement, généralement la longueur d'onde comprenant 420-680 nm, 650-950 nm, 900-1300 nm, 1200-1600 nm, etc.

Rapport d'extinction : 500 : 1 ou 1 000 : 1

Seuil d'endommagement du laser : 0,3-2J/cm2 (standard), puissance laser élevée 10-20J/cm2 @ 1064nm, la fenêtre en silice fondue est un autre composant optique très important plus utilisé dans le champ de puissance laser élevée, cause de la transmission à large bande de 185 nm à 3500 nm couvrant les UV à l'IR, une faible expansion et une résistance à haute température (> 1000 ℃), résistante à la corrosion acide et alcaline.

Taille courante du PBS : 5 mm à 100 mm au choix

Principalement application : en raison du taux d'extinction élevé, de la faible perte de réflexion et de la bonne stabilité, le séparateur de faisceau PBS ou la plaque séparatrice de faisceau jouent un rôle très important dans les domaines de haute technologie.

1. Mesure optique et système laser

2. Systèmes d'affichage et d'imagerie

3. Communication et technologie quantique

CCRQ peut fabriquer différentes lentilles optiques sur mesure, en conséquence, les exigences se combinent avec une lentille sphérique, une lentille asphérique, une lentille cylindrique, une lentille collimatrice, des prismes optiques et des miroirs optiques, etc. pour réaliser diverses fonctions telles que la mise au point, la convergence, la divergence et la transmission de la lumière.

Il existe différents revêtements en option tels que AR, BBAR, HR, Beamsplitter et diélectrique, etc., transmission de longueur d'onde spécifique supérieure à 98 %, adaptée aux longueurs d'onde UV, VIS et infrarouge.

ATTENTION : il faut le mentionner, les fenêtres en saphir et la lentille sphérique, nous avons différentes tailles pour les tests d'échantillons, bien sûr, sur mesure également disponibles, faites-moi savoir votre dessin de conception, nous attendons votre contact et vous le proposons dans les 24 heures !
