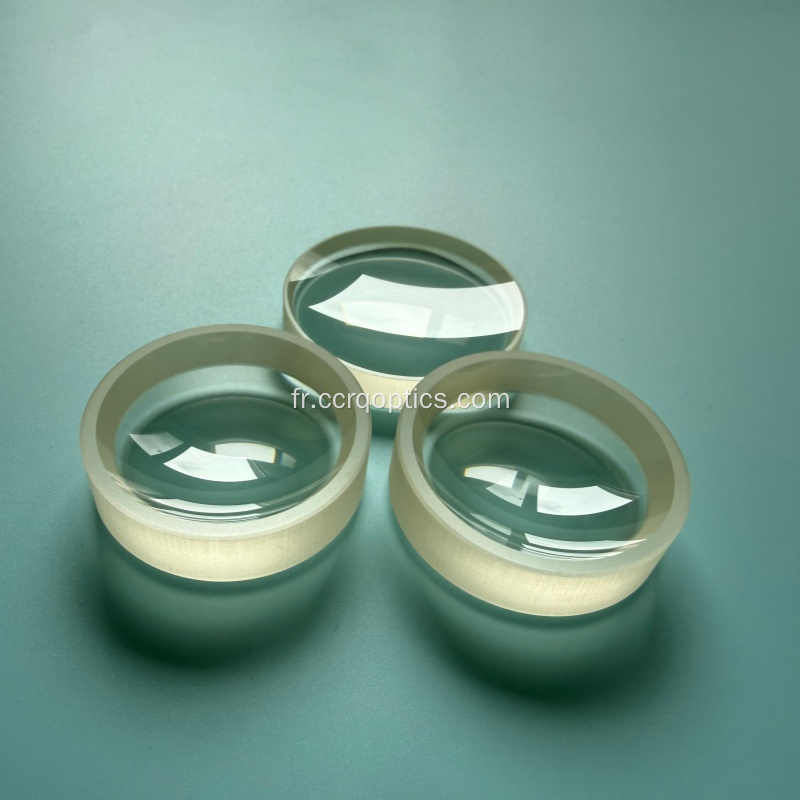

Lentilles plano-concaves en silice fondue UV

Lentilles plano-concaves en silice fondue UV

Name: vidéo sur les lentilles plan concaves
Uploaded: 2026-05-07T05:22:56+08:00
Description: La lentille plano concave est une lentille divergente. L'une de ses surfaces est plate tandis que l'autre est

$8-128 /Piece/Pieces

Incoterm:	FOB
Quantité de commande minimum:	5 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,shenzhen,guangzhou

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: PCL-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	paquet de carton
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

vidéo sur les lentilles plan concaves



Description du produit

La lentille plano concave est une lentille divergente. L'une de ses surfaces est plate tandis que l'autre est une surface sphérique concave vers l'intérieur.

La caractéristique de la lentille concave est que le bord est épais et le centre est mince, par conséquent, elle ne peut pas faire converger la lumière vers une image réelle mais fait diverger la lumière vers l'extérieur.

Propriétés

Distance focale négative, après le passage de la lumière, elle se propage et semble provenir d'un « foyer virtuel » devant l'objectif

Caractéristiques d'imagerie, elle ne peut former qu'une image virtuelle verticale et agrandie, et cette image virtuelle est située du même côté que l'objet par rapport à l'objectif, elle ne peut pas être projetée sur un écran et ne peut être observée qu'à travers l'objectif.

Objectif principal

Diverses applications couramment utilisées, notamment l'optique laser à haute précision, la réduction d'images médicales, la microscopie, les télescopes et l'expansion du faisceau, etc.

CCRQ peut fournir des lentilles sphériques, notamment des lentilles plan-convexes, des lentilles doubles convexes, des lentilles plan-concaves, des lentilles bi-concaves, des lentilles ménisques positives, des ménisques négatifs, des lentilles doublet achromatiques et des lentilles asphériques, veuillez nous indiquer votre conception et votre dessin.

Le revêtement AR couvrant les longueurs d'onde UV, VIS, NIR améliore la transmission de la lumière et réduit la réflexion.

Applications réelles

Jumelles et télescopes

Des lunettes pour corriger la myopie

Caméras

Lampes de poche

Lasers (lecteurs CD, DVD)

Comment fonctionne une lentille concave ?

Une lentille concave est exactement le contraire avec les surfaces extérieures courbées vers l’intérieur, ce qui fait que les rayons lumineux parallèles se courbent vers l’extérieur ou divergent. Une lentille concave fait diverger (étaler) les rayons lumineux parallèles de sorte qu'ils semblent provenir d'un point derrière la lentille - la distance focale.

Une lentille cylindrique concave est une lentille plongeante, dont la surface est une surface cylindrique incurvée vers l'intérieur. la caractéristique de cette lentille est qu'elle ne modifie la lumière que dans une direction (la direction axiale) tout en gardant la lumière inchangée dans la direction perpendiculaire.

Principalement des fonctionnalités

Distance focale négative, une fois la lumière passée, elle se propage vers l'extérieur

Imagerie asymétrique, elle ne fonctionne que dans une seule dimension. par exemple, un miroir cylindrique concave placé horizontalement fera diverger la lumière dans la direction horizontale, mais la lumière dans la direction verticale la traversera directement sans être affectée.

Objectif principal

Les lentilles concaves cylindriques sont disponibles avec une distance focale positive ou négative, idéales pour la génération de lignes laser ou la mise en forme de faisceau anamorphique pour circulariser les sorties laser.

Lentilles concaves cylindriques également connues sous le nom de lentilles cylindriques négatives, elles concentrent la lumière sur une ligne au lieu d'un point, comme le ferait une lentille sphérique.

Lentilles cylindriques négatives plus utilisées dans la lecture de codes-barres, les systèmes optiques de projection, les systèmes de mesure laser et les instruments optiques

Revêtement AR en option disponible avec région UV, VIS, NIR

Caractéristiques

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
