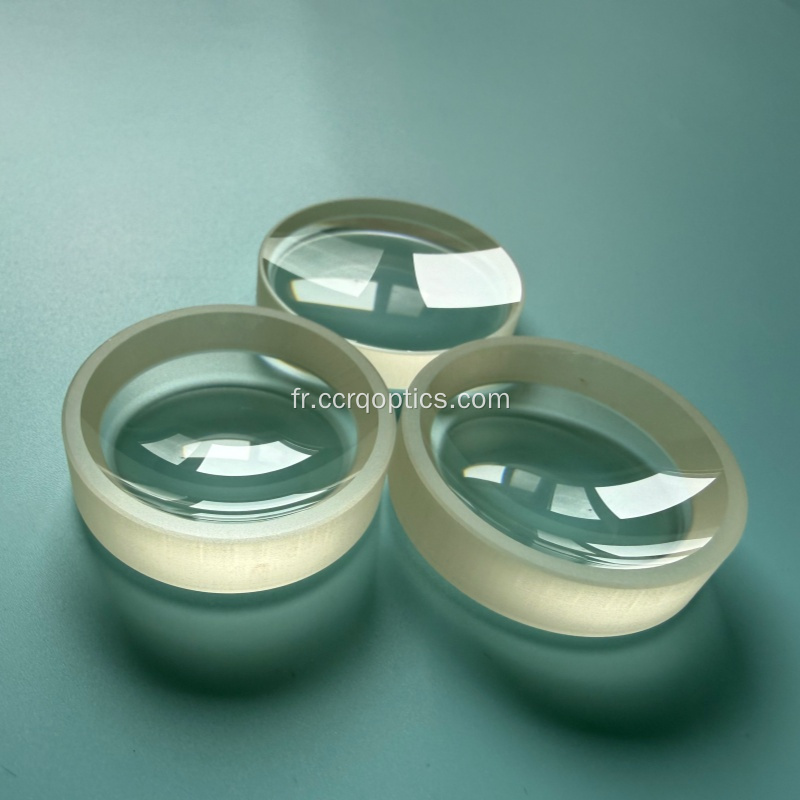

Verre optique CaF2, lentille concave Plano

Verre optique CaF2, lentille concave Plano

Name: lentille ménisque cylindrique
Uploaded: 2026-04-07T08:01:01+08:00
Description: La lentille plan concave (lentille concave plate) est une lentille négative (lentille divergente), composée d'une

$18-58 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,guangzhou,shenzhen

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: PCL-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une boîte à bulles pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

lentille ménisque cylindrique

vidéo sur les lentilles plan concaves



Description du produit

La lentille plan concave (lentille concave plate) est une lentille négative (lentille divergente), composée d'une surface plane et d'une surface sphérique concave incurvée vers l'intérieur, elle fait partie de la lentille sphérique. sa caractéristique principale est que la distance focale est négative, ce qui provoque une divergence de la lumière.

La lentille plano-convexe opposée est une lentille positive (lentille convergente). Un côté s'il est plat tandis que l'autre côté est une surface sphérique convexe, il fait également partie de la lentille sphérique. sa caractéristique principale est que la distance focale est positive et fait converger les rayons lumineux dans les systèmes optiques.

Comparaison de la lentille concave Plano et de la lentille concave Plano

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Différence entre le chemin optique et l'imagerie

Lentille plan convexe (convergente)

Chemin optique : incident de lumière parallèle, les rayons lumineux se courbent vers l'axe optique et convergent vers le foyer réel

Imagerie : utilisée pour la projection et la loupe

Lentille plan concave (divergente)

chemin optique : la lumière parallèle est incidente, les rayons lumineux s'écartent de l'axe optique et se courbent, les lignes d'extension inverses se croisent au foyer virtuel

Imagerie : pas une image réelle d'un objet, c'est une image virtuelle verticale et agrandie

Différences entre les scénarios d'application

lentille plan convexe (imagerie principale)

Mise au point : couvrez le laser ou la lumière parallèle sur le détecteur

Alignement : transformer une source lumineuse ponctuelle en un faisceau parallèle

Imagerie : l'objectif ou l'oculaire des appareils photo, des microscopes ou des télescopes

Lentille plan concave (correction auxiliaire)

expansion du faisceau : associée à une lentille plan-convexe, elle augmente le diamètre du faisceau lumineux

Zoom : ajoutez un objectif négatif au système pour étendre la distance focale effective

Compensation : pour contrecarrer l'aberration sphérique ou chromatique produite par un objectif positif

Comparées aux lentilles plan-convexe/plan-concave, les lentilles Ménisque peuvent mieux corriger l'aberration sphérique et le coma, souvent utilisés dans les systèmes d'imagerie de haute qualité.

CCRQ propose des lentilles sphériques de 5 à 400 mm de diamètre, des matériaux UV, VIS et IR, revêtus et non revêtus selon la demande des clients, accueillez votre demande.
