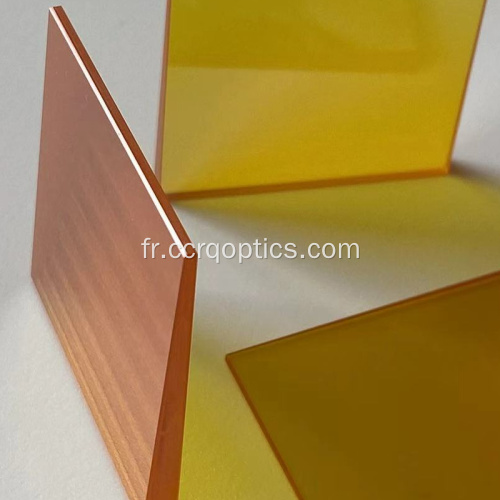

Verre optique saphir/Caf2, prisme compensé en silice fondue UV

Verre optique saphir/Caf2, prisme compensé en silice fondue UV

$20-80 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,shenzhen,guangzhou

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: WP-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une bulle dans une boîte pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

vidéo saphir compensé



Description du produit

Le prisme optique est composé de verre optique et de verre transparent de silice fondue, grâce à la réfraction, à la réflexion et à la dispersion du faisceau lumineux incident pour réaliser des fonctions de direction du faisceau, de division, d'imagerie et de régulation de l'état de polarisation. Ce sont les principaux composants des systèmes optiques dans les domaines du traitement laser de vision industrielle, de l'imagerie médicale et de l'exploration scientifique.

Wedge Prism est un composant optique spécial, sa principale caractéristique réside dans la structure en coin, il y a un angle fixe entre deux surfaces optiques, cet angle appelé angle de coin, nous pouvons personnaliser l'angle de coin est de 0,1 ° à 10 °, si l'angle de coin est trop petit, il est difficile de produire une dispersion ou une déviation significative, si l'angle de coin est trop grand, cela peut entraîner une aberration ou une perte d'énergie lumineuse, généralement l'angle de coin est de 1 ° à 5 °

La conception du prisme en verre compensé joue un rôle unique dans les systèmes optiques, comme changer la direction du chemin lumineux, ajuster le degré de divergence ou de convergence du faisceau lumineux pour obtenir la déviation du faisceau lumineux, le prisme à angle droit et le prisme penta peuvent atteindre une déviation à 90° ou 180°, peuvent remplacer le miroir optique et réduire la difficulté de réglage du chemin optique, couramment utilisé dans la rotation du chemin optique du système optique.

Le prisme optique a de nombreuses applications, dans les systèmes laser, le prisme Powell et le prisme colombe souvent utilisés pour ajuster la direction du faisceau laser, effectuer une rotation de l'image, obtenir une déviation ou un balayage précis du faisceau laser, un réticule laser.

Dans les instruments optiques, tels que les microscopes ou les télescopes, le prisme à angle angulaire doit être utilisé pour corriger les aberrations et améliorer l'image. De plus, le prisme en coin et le prisme à angle droit jouent également un rôle important dans la mesure optique, la communication optique et la détection optique.

Alimentation optique CCRQ précision de surface de haute précision λ/10, tolérance d'angle 3arc sec, pour assurer la déviation du faisceau lumineux, S/D 20/10, quelques rayures et imperfections, réduire les interférences de lumière parasite pour améliorer l'image, la surface incidente et la surface de sortie peuvent faire AR ou HR ou séparateur de faisceau ou revêtement diélectrique, etc. demande d'images.

Le substrat du prisme optique, nous choisissons également le verre optique H-k9L, silice fondue UV, Caf2, saphir, etc. avec une excellente stabilité chimique et stabilité thermique. bords avec traitement de chanfrein de précision de 0,2 à 0,5 x 45 °, empêchent l'écaillage et les rayures, pratiques pour l'intégration et l'assemblage, adaptés à une utilisation dans des environnements difficiles tels que les inspections industrielles et l'exploration spatiale.
