les prismes optiques sont utilisés pour rediriger la lumière vers un ange désigné. Ils peuvent être utilisés de diverses manières pour la déviation du faisceau ou comme substrats pour les séparateurs de faisceaux.
lorsqu'un faisceau entre perpendiculairement à l'une des branches du prisme, il arrive sur la face de l'hypoténuse avec une incidence supérieure à l'angle critique. Selon les caractéristiques du prisme, il peut être divisé en 4 types.

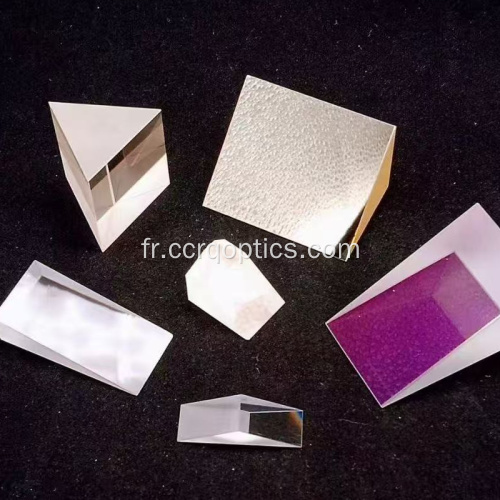

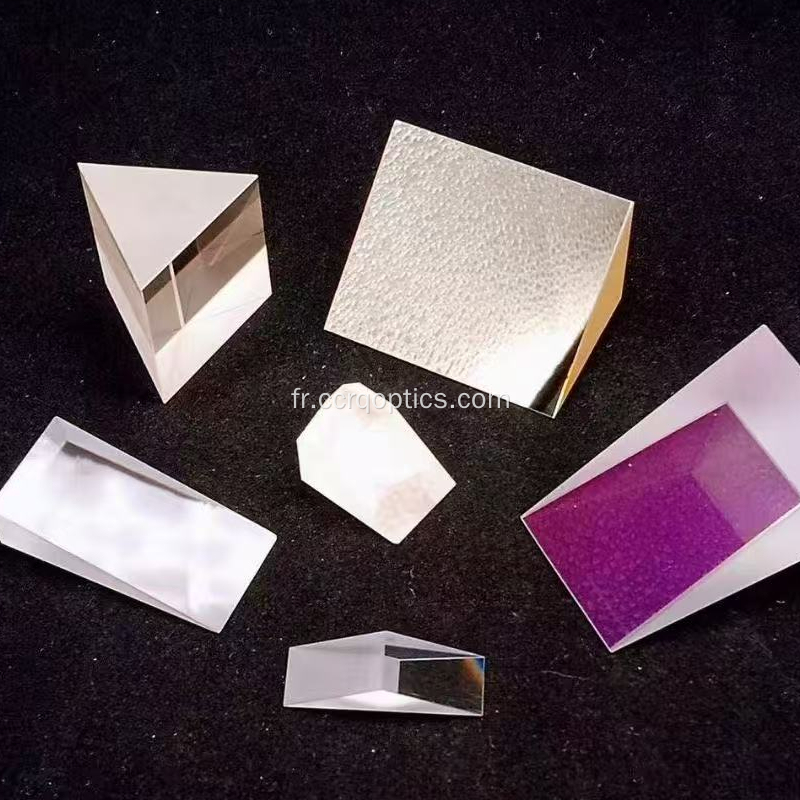

1. Prisme à angle droit, prisme à angle droit
réflecteurs 90°
TIR ou revêtement en aluminium protégé
Il se reflète totalement en interne au niveau de l'hypoténuse et apparaît normal par rapport à la face de l'autre jambe.
Si le faisceau est entré normalement par rapport à la face de l'hypoténuse, il subit deux réflexions internes totales au niveau des faces des jambes et émerge dans la direction opposée (déviation de 180°).
De nombreux revêtements différents sont appliqués sur ces prismes, certains types courants sont un revêtement antireflet sur deux pieds, un revêtement en aluminium protégé sur l'hypoténuse par une peinture d'étanchéité noire pour garantir
Ces primes conviennent aux lignes à retard optiques et à une utilisation à haute puissance
2. Prisme pliant à angle droit
Réflecteurs 180°
Aluminium sur pieds et AR sur hypoténuse
3. Prisme dispersant
Prisme de Brewster
Littrow Prims
Les prismes dispersants sont utilisés pour séparer la longueur d'onde de la lumière.
Ils sont couramment utilisés pour régler la sortie d'un laser, séparer les raies spectrales proches et sélectionner une seule longueur d'onde à partir d'une source multispectrale.
4.primes déviantes
Colombe primes
Cubes de coin
Des prims déviantes sont utilisées pour provoquer une déviation dans un faisceau entrant
Les prismes Dove créent une inversion d'image dans une entrée de faisceau parallèle à la base
Les cubes d'angle créent une déviation constante de 180°, indépendamment de l'angle d'entrée et utilisés à des fins d'alignement.
Exigence de traitement
| Size |
2-200mm |
| Shape |
right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized |
| Substrate |
all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse |
| Surface Quality |
40/20 |
| Surface Accuracy |
lambda/4 |
| Angle Tolerance |
<5' |
| Clear Aperture |
>90% |
| Diameter Tolerance |
+0/-0.1mm |
| Thickness Tolerance |
+/-0.1mm |
| Coating |
AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO |
