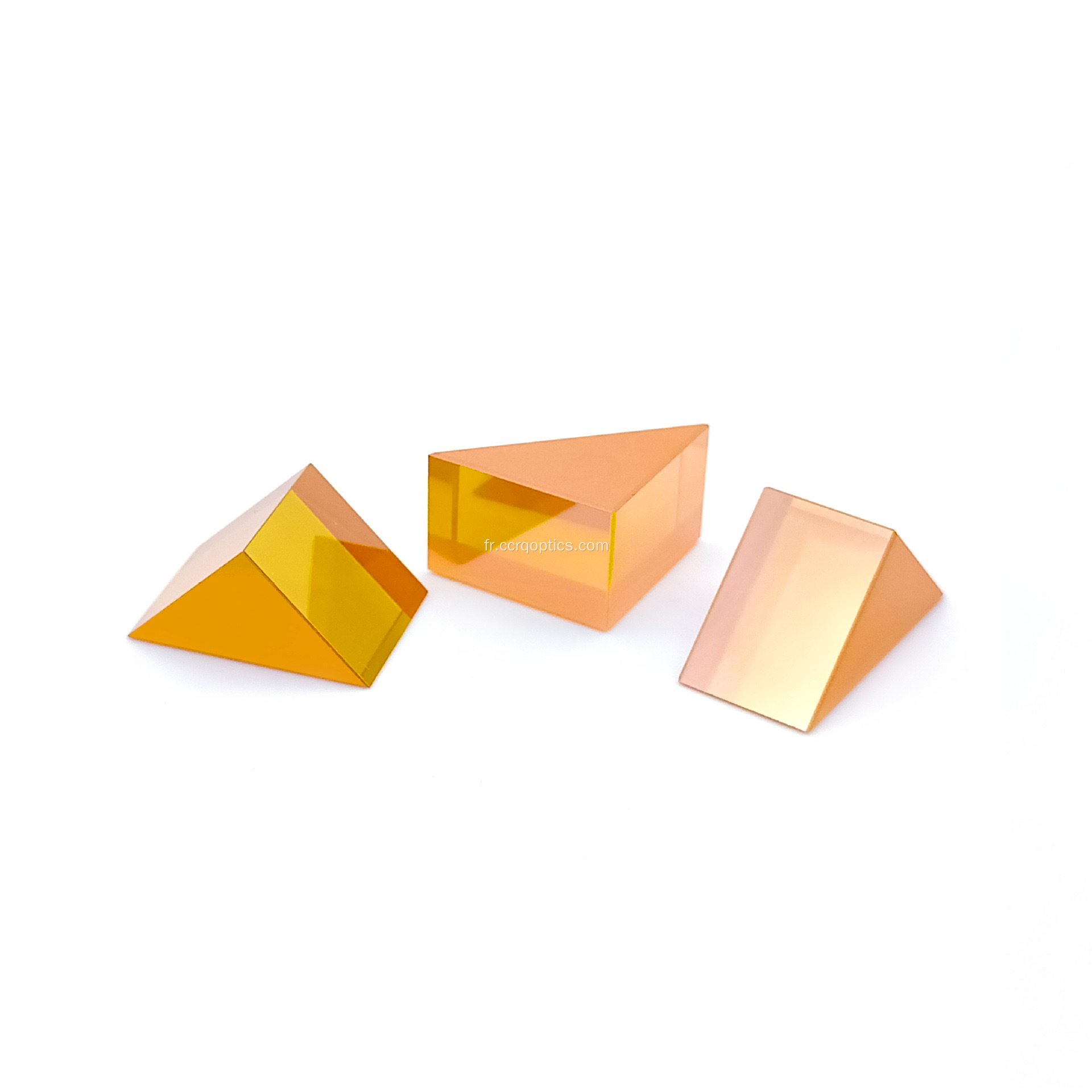

Prisme à angle droit personnalisé

$18-88 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,guangzhou,shenzhen

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: RAP-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une boîte à bulles pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

prisme saphir

Prisme et fenêtre CaF2



Description du produit

Un prisme à angle droit est un composant optique ayant une forme transversale d'un triangle rectangle isocèle (45°-45°-90°). Sa fonction principale est de changer efficacement la direction du trajet lumineux par réflexion interne totale (TIR), et il est souvent utilisé comme alternative aux réflecteurs plans.

Mode chemin optique de base

Selon la direction de la lumière incidente, on peut obtenir deux principaux types de réfraction.

* Virage à 90° (le plus couramment utilisé dans la vie quotidienne

Lorsque la lumière tombe perpendiculairement sur une surface à angle droit, elle subit une réflexion totale sur la surface inclinée puis sort perpendiculairement de l’autre surface à angle droit. C'est le principe fondamental qui sous-tend le repliement des chemins optiques dans les périscopes et les microscopes.

* La lumière du rétroréflecteur à 180° pénètre perpendiculairement dans la surface inclinée. il se réfléchit une fois sur chacune des deux surfaces à angle droit et revient finalement parallèlement à la direction incidente. Cette caractéristique de retour le long de la trajectoire d'origine est souvent utilisée dans les systèmes de mesure de distance ou d'alignement.

Prisme à angle droit VS miroir plan

Par rapport aux miroirs plans revêtus, les prismes à angle droit présentent des avantages uniques dans les applications d'ingénierie :

*Haute efficacité de réflexion : grâce à la réflexion physique totale, il n'y a presque aucune perte d'énergie, ce qui est supérieur au taux de réflexion des revêtements métalliques.

*Forte stabilité : avec des plans de référence de 45° et 90°, l'installation mécanique est plus sécurisée et présente une bonne résistance sismique

*Bonne durabilité : la surface réfléchissante se trouve à l'intérieur du verre, qui est moins sujette à l'absorption d'humidité et aux rayures d'oxydation.

Scénarios d'application typiques

*Pliage du trajet optique : raccourcissement des dimensions longitudinales des équipements des télescopes et microscopes

*Rotation de l'image : changez l'orientation de l'image (retournement à l'envers/gauche-droite)

*Système laser : guide le faisceau laser pour qu'il tourne à 90° ou agit comme un réflecteur

*Instruments de mesure : instrument de nivellement, instrument de mesure de distance avec cibles réfléchissantes

Sélection et matériaux

Matériaux courants verre k9/N-bk7 adapté à 350-2000 nm ou silice fondue/saphir (pour les applications ultraviolettes/ultraviolets profonds, le laser CO2 infrarouge 10,6 um choisira Znse

Suggestion de revêtement : si l'angle incident de la lumière peut être inférieur à l'angle critique de réflexion total de 42 °, il faut appliquer un revêtement HR (tel qu'un revêtement en aluminium) sur la surface inclinée pour garantir la réflectivité.

Caractéristiques

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Notre société spécialisée dans le traitement, la production et la vente de composants optiques de précision, nous nous spécialisons dans les composants optiques, notamment les fenêtres saphir, les lentilles sphériques, les fenêtres optiques à miroirs optiques, les prismes optiques, les filtres et les lasers.

Nous disposons d'une équipe d'ingénieurs optiques qualifiés, experts dans le traitement des composants optiques depuis plus de 10 ans et disposons d'une ligne de production complète de découpe, fraisage, meulage, polissage, revêtement, peinture en aérosol et assemblage.

La qualité supérieure des produits et notre meilleur service nous permettent de coopérer avec de plus en plus de clients au pays et à l'étranger.

Nos catégories de produits sont répertoriées comme suit.

1. Optique laser, telle que lentille de mise au point laser, miroir laser applicable aux machines de découpe et de gravure laser, etc.

2. Optique infrarouge, telle que fenêtre saphir, fenêtre CaF2, fenêtre BaF2, fenêtre MgF2, fenêtre ZnS, fenêtre Znse, fenêtre silicium, IRG205, IRG206, IRG207 ect

3. Composants en verre optique, tels que la lentille sphérique, les lentilles achromatiques doublet, la lentille sphérique, la lentille collimatrice, le prisme cubique d'angle, la lentille optique, le prisme à angle droit, le prisme ATR, etc.

4. Miroirs optiques, miroir diélectrique, miroir sphérique concave ou convexe, revêtement de miroirs paraboliques hors axe comprenant l'argent, l'or, l'aluminium, le tonnelier, le nickel, etc.

En outre, nous nous sommes également spécialisés dans la fabrication de prismes de grande taille, tels que le prisme périscope, le séparateur de faisceau (cube, plaque).

Nous disposons de machines de revêtement avancées et d'équipements associés tels que des appareils de nettoyage à ultrasons. notre équipe technique est capable d'effectuer différents types de processus de revêtement pour répondre à différentes demandes, notamment le revêtement AR, le revêtement HR, le revêtement passe longue, le revêtement passe courte, le revêtement passe-bande, le revêtement anti-laser, le revêtement imperméable, le revêtement métallique et le revêtement conducteur.

Afin de garantir la plus haute qualité des composants optiques, notre société est équipée d'équipements de test avancés tels que le profilomètre optique tridimensionnel ZYGO, l'interféromètre laser, le spectrophotomètre UV-3600 et les machines de mesure vidéo.

Le but de notre société est le principe basé sur l'honnêteté, l'attention portée à la qualité, la poursuite de l'excellence, la valeur partagée, nous sommes prêts à devenir vos meilleurs fournisseurs de composants optiques en Chine.
