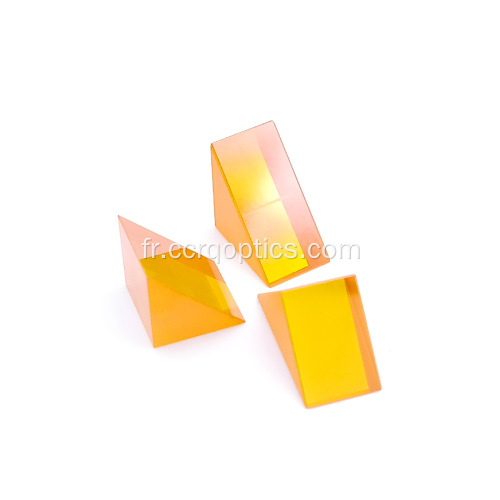

prisme à angle droit pour l'arpentage et le système laser

prisme à angle droit pour l'arpentage et le système laser

$18-88 /Piece/Pieces

Type de paiement:	T/T
Incoterm:	FOB
Quantité de commande minimum:	10 Piece/Pieces
transport:	Air,Express
Hafen:	beijing,shanghai,guangzhou

Contacter Maintenant

Description du produit

Attributs du produit

Emballage & livraison

Description du produit

Attributs du produit

Modèle: RAP-CCRQ

Emballage & livraison

Unités de vente	:	Piece/Pieces
Type de colis	:	enveloppé dans une boîte à bulles pour éviter tout dommage
Exemple d’image	:

The file is encrypted. Please fill in the following information to continue accessing it

prisme saphir

Prisme et fenêtre CaF2



Description du produit

Le prisme à angle droit est un composant optique fondamental conçu pour réfléchir la lumière à 90 degrés ou 180 degrés, ce qui en fait un outil essentiel dans divers domaines, notamment l'arpentage, l'ingénierie et la recherche scientifique. Ces prismes sont communément appelés prismes réfléchissants, prisme optique carré ou prisme carré, et ils jouent un rôle crucial en garantissant des mesures et un alignement précis.

Dans le domaine de l'arpentage , le prisme à angle droit remplit essentiellement deux rôles : l'un consiste à agir comme une cible coopérative (le prisme) pour la mesure de distance dans les stations totales, et l'autre doit être utilisé comme un simple outil de configuration pour établir un système de coordonnées cartésiennes.

Scénarios d'application

Le prisme à angle droit sert de réflecteur et est utilisé conjointement avec une station totale pour la mesure de distance de haute précision. Il s'agit de l'application la plus courante dans les levés techniques.

Le prisme à angle droit a quatre applications standard, chacune correspondant à un patch et une fonction différents

COMME réflecteur : tour à 90 °

*Chemin lumineux : le rayon lumineux entre perpendiculairement à partir d'une surface à angle droit, subit une réflexion totale atteignant la surface inclinée, puis sort perpendiculairement de l'autre surface à angle droit.

*Tournez avec précision le chemin optique à 90°

* Pas besoin de revêtement réfléchissant, la surface inclinée repose sur une réflexion complète et est plus durable. Couramment utilisée dans les scénarios où le chemin optique doit être plié pour réduire la taille de l'instrument.

*Caractéristiques de l'image : l'image sortante est inversée en miroir (inversion verticale) par rapport à l'image entrante.

Comme miroir d'image inversé, rotation à 180 °

*Chemin lumineux : le rayon lumineux entre perpendiculairement à la surface inclinée, subit successivement deux réflexions internes totales sur deux surfaces à angle droit puis sort perpendiculairement à la surface inclinée.

*Fonction : rotation multi-trajets de 180 ° et inversion complète de l'image (haut-bas, gauche-droite toutes inversées)

*Caractéristiques de l'image : l'image supérieure pivote de 180 ° par rapport à l'image entrante. Ceci est souvent utilisé dans les systèmes de télescope pour inverser l'image réelle en une image verticale.

Domaines d'application typiques

*instruments optiques : télescopes, microscopes, télémètres, niveaumètres, utilisés pour plier le trajet optique et corriger la direction de l'image.

*Système laser : guide et dirige le faisceau laser, servant de réflecteur d'extrémité de la cavité laser

*Mesure et mesure : comme unité fondamentale de compréhension du prisme conique, utilisé dans les interéromètres laser et les rétroréflecteurs

*Système d'imagerie : utilisé dans les jumelles et les viseurs d'appareils photo numériques pour changer la direction de la ligne de visée

*Enseignement par exemples et expérimentation : les composants de base démontrant les principes fondamentaux tels que la réflexion, la réflexion totale et la rotation de l'image sont présentés sur la plateforme optique.

Notre société spécialisée dans le traitement, la production et la vente de composants optiques de précision, nous nous spécialisons dans les composants optiques, notamment les fenêtres saphir, les lentilles sphériques, les fenêtres optiques à miroirs optiques, les prismes optiques, les filtres et les lasers.

Nous disposons d'une équipe d'ingénieurs optiques qualifiés, experts dans le traitement des composants optiques depuis plus de 10 ans et disposons d'une ligne de production complète de découpe, fraisage, meulage, polissage, revêtement, peinture en aérosol et assemblage.

La qualité supérieure des produits et notre meilleur service nous permettent de coopérer avec de plus en plus de clients au pays et à l'étranger.

Nos catégories de produits sont répertoriées comme suit.

1. Optique laser, telle que lentille de mise au point laser, miroir laser applicable aux machines de découpe et de gravure laser, etc.

2. Optique infrarouge, telle que fenêtre saphir, fenêtre CaF2, fenêtre BaF2, fenêtre MgF2, fenêtre ZnS, fenêtre Znse, fenêtre silicium, IRG205, IRG206, IRG207 ect

3. Composants en verre optique, tels que la lentille sphérique, les lentilles achromatiques doublet, la lentille sphérique, la lentille collimatrice, le prisme cubique d'angle, la lentille optique, le prisme à angle droit, le prisme ATR, etc.

4. Miroirs optiques, miroir diélectrique, miroir sphérique concave ou convexe, revêtement de miroirs paraboliques hors axe comprenant l'argent, l'or, l'aluminium, le tonnelier, le nickel, etc.

En outre, nous nous sommes également spécialisés dans la fabrication de prismes de grande taille, tels que le prisme périscope, le séparateur de faisceau (cube, plaque).

Nous disposons de machines de revêtement avancées et d'équipements associés tels que des appareils de nettoyage à ultrasons. notre équipe technique est capable d'effectuer différents types de processus de revêtement pour répondre à différentes demandes, notamment le revêtement AR, le revêtement HR, le revêtement passe longue, le revêtement passe courte, le revêtement passe-bande, le revêtement anti-laser, le revêtement imperméable, le revêtement métallique et le revêtement conducteur.

Afin de garantir la plus haute qualité des composants optiques, notre société est équipée d'équipements de test avancés tels que le profilomètre optique tridimensionnel ZYGO, l'interféromètre laser, le spectrophotomètre UV-3600 et les machines de mesure vidéo.

Le but de notre société est le principe basé sur l'honnêteté, l'attention portée à la qualité, la poursuite de l'excellence, la valeur partagée, nous sommes prêts à devenir vos meilleurs fournisseurs de composants optiques en Chine.
